EWS CAPTO™ Werkzeuge

Modulares Schnellwechselsystem EWS CAPTO™
EWS CAPTO™ ist ein auf dem Markt weit verbreitetes modulares Schnellwechselsystem für Dreh-Fräszentren, Multitasking Maschinen und Bearbeitungszentren. Die kompakte Bauform des Modularsystems bietet dem Anwender neben der Rüstzeitreduzierung auch ein hohes Maß an Stabilität und Genauigkeit.
Das EWS CAPTO™ Programm, beinhaltet sowohl Standardwerkzeuge mit CAPTO Schaft, als auch eine große Anzahl maschinenoptimierter Werkzeugaufnahmen. Außerdem stehen Werkzeugaufnahmen mit Plattensitzen zur Verfügung.
Das EWS CAPTO™ Programm umspannt die Größen CAPTO C3, C4, C5, C6 und C8.
Mehr Informationen zu EWS Rigid, der Serie schwingungsgedämpfter Bohrstangen mit CAPTO Schaft.
Statische Werkzeuge mit EWS CAPTO™ Schnittstelle
Gerade Aufnahmen

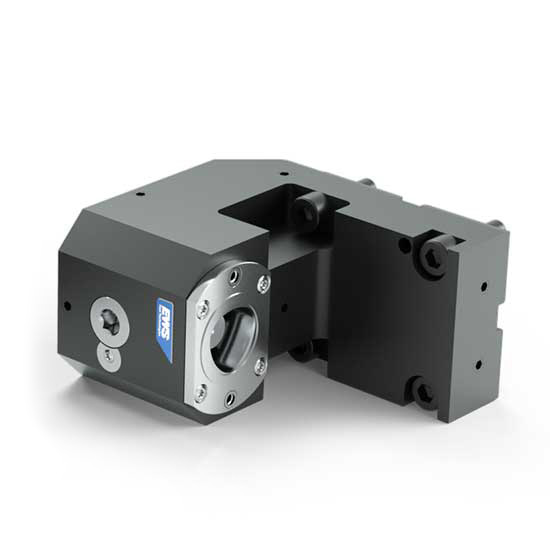

Abgewinkelte Aufnahmen

Abgewinkelte Aufnahmen

Doppelt Y versetzte Aufnahmen

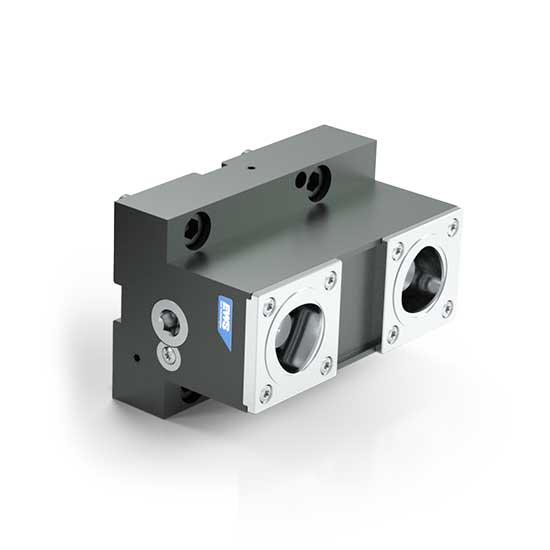

Doppelt X versetze Aufnahmen

Vierfach-Aufnahmen

Angetriebene Werkzeuge mit EWS CAPTO™ Schnittstelle
Gerade Aufnahmen

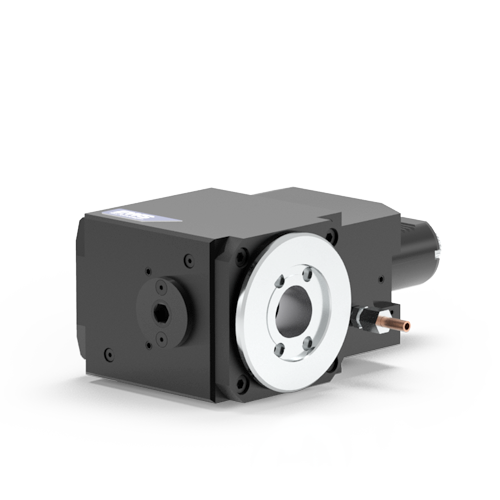

Abgewinkelte Aufnahmen

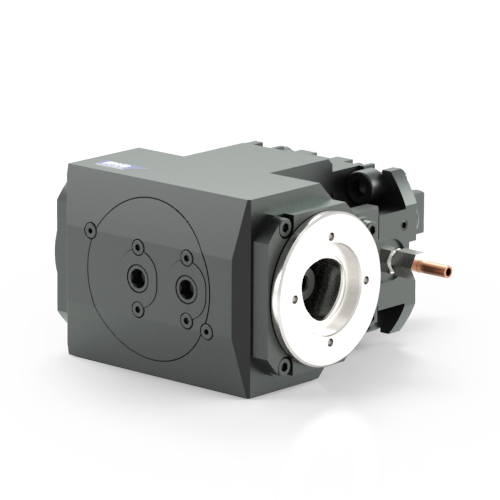

Doppelte abgewinkelte
Aufnahmen

EWS CAPTO™ Abziehvorrichtung

Zum Umbau oder Austausch der CAPTO Hülse. Verfügbar für die EWS CAPTO Größen C3, C4, C5, C6, C8
Artikelnummer:
ABV-C3
ABV-C4
ABV-C5
ABV-C6
ABV-C8
Kennwerte EWS CAPTO™ Schnittstelle
Größe/Size |
C3 |
C4 |
C5 |
C6 |
C8 |
max. Anzugsmoment [Nm] |
35 |
50 |
70 |
90 |
130 |
max. Spannkraft [kN] |
16 |
21 |
27 |
37 |
42 |
Rastkraft [N] |
20 |
25 |
40 |
50 |
70 |
EWS CAPTO™ Einsätze ohne Greiferrille!

EWS CAPTO™ Einsätze ohne Greiferrille!

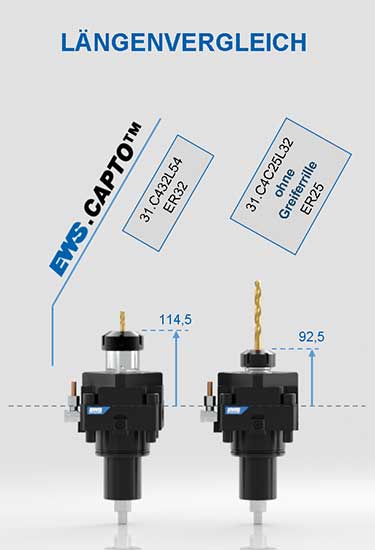

Ein weiterer Teil des EWS CAPTO™ Programmes sind die kurzen Einsätze ohne Greiferrille. Mit Spannzangenaufnahme, Schrumpffutter, Vollbohrerhalter oder Fräsdornhalter ohne Greiferrille können fast alle möglichen Anwendungsbereiche abgedeckt werden. Die Vorteile der kurzen Bauform liegen auf der Hand.
Vorteile:
- Höhere Präzision
- Größere Stabilität
- Längere Lebenszeit
EWS Download Portal
-
EWS CAPTO™
Summary: Produktprogramm Abstechhalter
-
EWS CAPTO™
Summary: Einsätze ohne Greiferrille
-
EWS CAPTO™
Summary: C5 Katalog
-
EWS CAPTO™
Summary: C6 Katalog
